O que você precisa saber sobre o TCXO

Na tecnologia moderna, o controle preciso de tempo e frequência é essencial para muitas aplicações. Osciladores de cristal compensados por temperatura Os TCXOs (TCXOs) são uma das principais tecnologias para atingir esse objetivo. Como fornecedores de dispositivos de frequência de cristal, estamos cientes da importância dos TCXOs em diversos setores. Neste artigo, forneceremos uma introdução detalhada ao que é TCXO, por que ele é indispensável em aplicações industriais e como escolher o TCXO mais adequado às suas necessidades.

O que é um TCXO?

O TCXO (Oscilador de Cristal Compensado por Temperatura) é um oscilador capaz de manter a estabilidade de frequência em ambientes com grandes flutuações de temperatura. Ele combina a alta precisão dos osciladores de cristal tradicionais com circuitos de compensação de temperatura, permitindo que os TCXOs forneçam uma saída de frequência extremamente estável sob diversas condições ambientais. Sua principal vantagem é a capacidade de fornecer frequência precisa em uma faixa de temperatura de -40 °C a +85 °C ou mais, geralmente com um desvio inferior a ± 0,1 ppm.

Como funciona o TCXO

O TCXO monitora as variações de temperatura ambiente por meio de um sensor de temperatura integrado e ajusta sua frequência de saída em tempo real para compensar o impacto das flutuações de temperatura no oscilador de cristal. Comparado aos osciladores de cristal comuns, o oscilador de cristal com compensação de temperatura não só oferece maior estabilidade de frequência, como também consegue manter a saída de frequência precisa em ambientes com grandes variações de temperatura. Essa tecnologia o torna a escolha ideal para muitas aplicações que exigem sincronização de tempo de alta precisão.

Quais são as principais vantagens de TCXO

Alta precisão e estabilidade: O TCXO pode fornecer estabilidade de frequência extremamente alta em uma ampla faixa de temperatura, e sua flutuação de frequência pode ser controlada entre ±0,1 ppm e ±2 ppm, garantindo a precisão da sincronização de tempo e da transmissão de sinal em sistemas críticos.

Capacidade de resistir a mudanças de temperatura: Devido ao mecanismo de compensação de temperatura integrado, o TCXO pode manter a estabilidade de alta frequência em um ambiente com flutuações de temperatura e evitar o impacto negativo das mudanças de temperatura.

Design de baixo consumo de energia: O TCXO tem como características o baixo consumo de energia e é particularmente adequado para aplicações que exigem alto desempenho e longo tempo de trabalho, como dispositivos portáteis e sistemas alimentados por bateria.

Ampla gama de aplicações: De equipamentos de comunicação, instrumentos de precisão, eletrônicos automotivos até aeroespacial, o oscilador de cristal compensado por temperatura pode fornecer uma fonte de relógio confiável para equipamentos, garantindo a operação estável do equipamento sob condições extremas.

Aplicação do TCXO em diferentes indústrias

Indústria da comunicação: O TCXO é crucial em estações base de comunicação, comunicações via satélite, dispositivos sem fio e outros campos. Ele pode garantir a sincronização de frequência de todos os dispositivos no sistema e melhorar a estabilidade e a precisão da transmissão de dados.

Eletrônica automotiva: Com o desenvolvimento de carros inteligentes, o TCXO desempenha um papel fundamental no sistema de navegação, ADAS (Sistema Avançado de Assistência ao Motorista) e nas comunicações veiculares, garantindo alta precisão e alta confiabilidade do sistema.

Instrumentos de precisão: O TCXO é amplamente utilizado em instrumentos científicos, equipamentos médicos e equipamentos de teste para garantir a precisão dos resultados de medição.

Eletrônicos de consumo: Em eletrônicos de consumo, como relógios inteligentes e dispositivos IoT, o oscilador de cristal com compensação de temperatura pode fornecer saída de frequência estável e melhorar o desempenho geral do equipamento.

Aeroespacial: A aplicação do TCXO em equipamentos aeroespaciais de ponta, como aeronaves e satélites, garante a sincronização de tempo e a operação estável dos sistemas de controle de voo.

Como escolher o TCXO certo?

Escolher o TCXO certo é fundamental para garantir a estabilidade e a precisão do sistema. Aqui estão alguns critérios de seleção importantes:

Estabilidade de frequência: Escolha a estabilidade de frequência que atenda às suas necessidades. De modo geral, TCXO de alta estabilidade são mais adequados para medições de precisão e aplicações de ponta, mas seus preços são mais altos.

Faixa de temperatura: Selecione a faixa de temperatura operacional apropriada de acordo com o ambiente de uso. Produtos comuns podem suportar variações de temperatura de -40 °C a +85 °C, enquanto produtos de alta qualidade podem operar em ambientes extremos de -55 °C a +125 °C.

Requisitos de energia: Para dispositivos alimentados por bateria, TCXOs de baixo consumo podem efetivamente estender a vida útil da bateria.

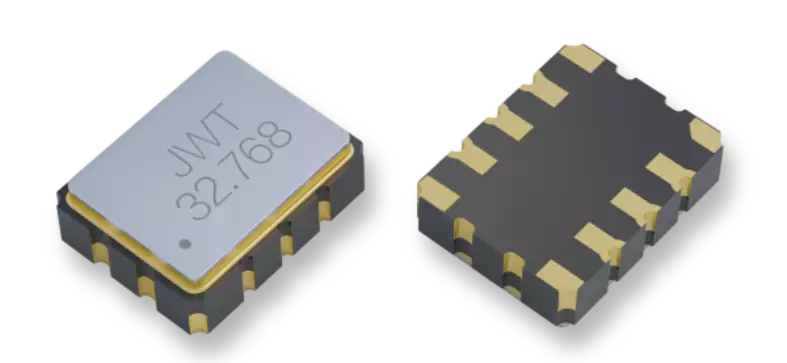

Tamanho da embalagem: Selecione um TCXO do tamanho certo de acordo com as limitações de espaço do dispositivo para garantir que ele possa ser integrado ao sistema existente.Como TCXO 1612, TCXO 3225.

Custo-efetividade: Selecione produtos com boa relação custo-benefício de acordo com o orçamento do projeto, levando em consideração desempenho e custo.

Conclusão

O oscilador de cristal com compensação de temperatura desempenha um papel importante na garantia da estabilidade e alta precisão do sistema. Ele tem sido amplamente utilizado em comunicações, eletrônica automotiva, aeroespacial, eletrônicos de consumo e outros setores. Se precisar de mais informações sobre o TCXO ou tiver necessidades técnicas relacionadas, entre em contato conosco. Jinweite. Forneceremos suporte técnico profissional e soluções para ajudá-lo a escolher o produto mais adequado.
